Susunan, Manfaat, Pengertian, Cara Kerja

Pengertian kapasitor

Kapasitor atau kondensor yang ditemukan oleh Michael Faraday (1791-1867) pada dasarnya adalah alat yang dapat menyimpan energi/muatan listrik dalam medan listrik, dengan cara menciptakan ketidakseimbangan internal muatan listrik atau kumpulan komponen listrik yang mampu menyimpan muatan listrik yang dibentuk oleh permukaan (pelat atau cakram) yang terhubung dipisahkan oleh partisi.

Ketika kapasitor dihubungkan ke sumber tegangan, pelat atau pelat diisi dengan elektron. Jika elektron dipisahkan dari satu pelat ke pelat lainnya, muatan elektron akan hadir di antara kedua pelat tersebut. Muatan ini disebabkan adanya muatan positif pada pelat yang kehilangan elektron dan muatan negatif pada pelat yang menerima elektron.

Kapasitor adalah komponen elektronika yang berfungsi untuk menyimpan muatan listrik, selain itu kapasitor juga dapat digunakan sebagai penyaring frekuensi. Kapasitas untuk menyimpan kemampuan kapasitor dalam muatan listrik disebut Farads (F), sedangkan simbol kapasitor adalah C (kapasitor).

Jenis dan jenis kapasitor

Jenis kapasitor dalam berbagai komponen elektronik antara lain adalah kapasitor bipolar/non polar dan kapasitor polar (dengan kutub -/+), walaupun kapasitor ini sama-sama digunakan untuk menyimpan muatan listrik, namun terdapat banyak perbedaan diantara kedua jenis kapasitor ini. bahan yang digunakan untuk membuat kapasitor dan dalam penggunaannya.

Kapasitor keramik adalah kapasitor yang dibuat dengan bahan dasar keramik yang digunakan untuk media penyimpanan arus. Cara memasangnya adalah dengan meletakkannya di antara dua pin kapasitor sehingga dapat menyimpan arus listrik.

Kapasitor tantalum adalah jenis kapasitor elektrolitik yang elektrodanya terbuat dari bahan tantalum. Komponen ini memiliki polaritas, cara membedakannya dengan mencari tanda atau tanda lain pada badan kapasitor, tanda ini menyatakan bahwa pin dibawah ini memiliki polaritas positif.

kapasitor multilayer terbuat dari bahan, kapasitor ini sama dengan kapasitor keramik, perbedaannya hanya pada jumlah lapisan yang menyusun dielektrik. Pada tipe ini dielektrik tersusun atas banyak lapisan atau biasa disebut lapisan dengan ketebalan 10 sampai 20 µm dan pelat elektrodanya terbuat dari logam murni. Selain itu, ukurannya kecil dan memiliki karakteristik suhu yang lebih baik daripada kapasitor keramik.

Kapasitor ini tidak memiliki kaki positif dan negatif, sehingga cara pemasangan pada rangkaian elektronika bisa dibalik. Kapasitor ini termasuk kapasitor mika, kapasitor keramik, kapasitor kertas dan kapasitor mylar.

Kapasitor ini memiliki kaki positif dan negatif, sehingga cara pemasangan pada rangkaian elektronika tidak dapat dibalik.

Keuntungan dan kegunaan kapasitor

Kegunaan kapasitor dalam berbagai rangkaian listrik adalah :

1. mencegah loncatan bunga api listrik pada rangkaian yang berisi kumparan, jika arus listrik tiba-tiba mati dan hidup
2. menyimpan muatan listrik atau energi dalam sirkuit pengapian elektronik
3. pilih panjang gelombang pada penerima radio
4. sebagai filter dalam catu daya (Sumber Daya listrik).

Rumus rangkaian kapasitor

Rangkaian kapasitor terbagi menjadi dua yaitu rangkaian seri dan rangkaian paralel. Cara perhitungannya hampir sama dengan rangkaian seri dan paralel pada resistor. Berikut perbandingan rangkaian kapasitor tersebut.

Rangkaian seri pada kapasitor adalah rangkaian kapasitor dengan menghubungkan kutub NIE yang sejenis diantara kapasitor tersebut, seperti terlihat pada gambar berikut :

Kapasitansi pengganti dalam rangkaian seri adalah:
1CSungguh=1C1+1C2+1C3
QSungguh=Q1 =Q2 =Q3
QSungguh=Q1+Q2+Q3

Rangkaian paralel adalah rangkaian kapasitor dengan menghubungkan kutub LIKE antar kapasitor, seperti terlihat pada gambar berikut :

Kapasitansi pengganti pada rangkaian paralel adalah:
CSungguh=C1+C2+C3
QSungguh=Q1+Q2+Q3
QSungguh=Q1 =Q2 =Q3

Susunan gabungan seri dan paralel

Susunan ini merupakan gabungan susunan seri dan paralel. Rumus yang berlaku sama dengan rumus yang berlaku pada kedua jenis rangkaian sebelumnya. Di sini Anda harus terampil mengidentifikasi rangkaian kombinasi mana yang seri dan mana yang paralel. Berikut adalah contoh sederhana dari rangkaian gabungan

Cara kerja kapasitor

Halo teman-teman, kepada saya sebelumnyaMembagikan lebih Definisi kapasitor dan jenisnya kali ini saya akanMembagikan artikel tentang bagaimana cara kerja kapasitor. Di satu sisi, kapasitor sedikit mirip dengan baterai. Meskipun kapasitor dan baterai bekerja dengan cara yang sangat berbeda, keduanya menyimpan energi listrik. Jika Anda telah membaca cara kerja baterai maka Anda tahu bahwa baterai memiliki dua terminal. Di dalam baterai, reaksi kimia menghasilkan elektron di satu terminal dan menyerap elektron di terminal lainnya. Kapasitor jauh lebih sederhana daripada baterai, karena tidak dapat menghasilkan elektron baru – hanya menyimpannya.

Pada artikel ini kita akan belajar apa itu kapasitor, cara kerja kapasitor dan bagaimana kapasitor digunakan dalam elektronik. Kami juga akan melihat sejarah kapasitor dan bagaimana berbagai orang membantu membuat kemajuan.

Di dalam kapasitor, terminal dihubungkan ke dua pelat logam yang dipisahkan oleh zat non-konduktif, atau dielektrik. Anda dapat dengan mudah membuat kapasitor dari dua lembar aluminium foil dan kertas. Ini bukan kapasitor yang sangat bagus dalam hal kapasitas penyimpanan, tetapi akan berfungsi.

Formula Kapasitor

Formula Kapasitor terdiri dari beberapa rumus yang digunakan untuk menghitung besarnya muatan listrik, baik yang dihasilkan oleh kapasitor maupun muatan listrik yang masuk. Berikut beberapa rumus tentang kapasitor dengan rangkaian paralel, rangkaian seri dan rangkaian kapasitor seri dan paralel yang satuan perhitungannya adalah farad (F). Berikut adalah formulasi yang tersimpan dalam pelat kapasitor bermuatan listrik sebagai berikut:

Berikut ini adalah contoh rumus kapasitor

Penjelasan:
V = Muatan yang satuannya Coulomb
C = Kapasitansi yang satuannya adalah Farads
V = Tegangan yang satuannya Volt
(1 Coulomb = 6,3*1018 elektron)

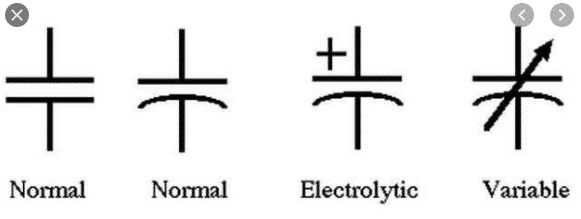

Simbol kapasitor

Demikian artikel Duniadunia.co.id tentang rumus kapasitor: struktur, kelebihan, pengertian, cara kerja, rangkaian, simbol, efek, contoh, jenis, semoga artikel ini bermanfaat untuk sobat semua.
